船橋光学設計事務所が対応した、近赤外レンズ、LED照明、カタログレンズを用いた光学系などの設計・解析事例をご紹介します。掲載内容は守秘義務に配慮し、実際の案件を一部省略または一般化しています。

【掲載区分：実案件を一般化】

本事例は、実際のご相談・設計検討をもとに、守秘義務に配慮して、企業名・製品名・装置構成・特定につながる条件の一部を省略または一般化して掲載しています。

想定した課題

既存の可視光用のカタログレンズから、近赤外領域でも使用可能な近赤外用コートをしたカタログレンズを探しているが、755nm・808nmで十分な性能が得られるか判断できない。

設定した検討条件

• 使用波長：755nm／808nm
• センサー仕様あり
• 外形寸法に制限あり
• 試作前
• レンズ構成未確定　

船橋光学で行った検討

• 光学仕様の整理
• 使用材料の検討

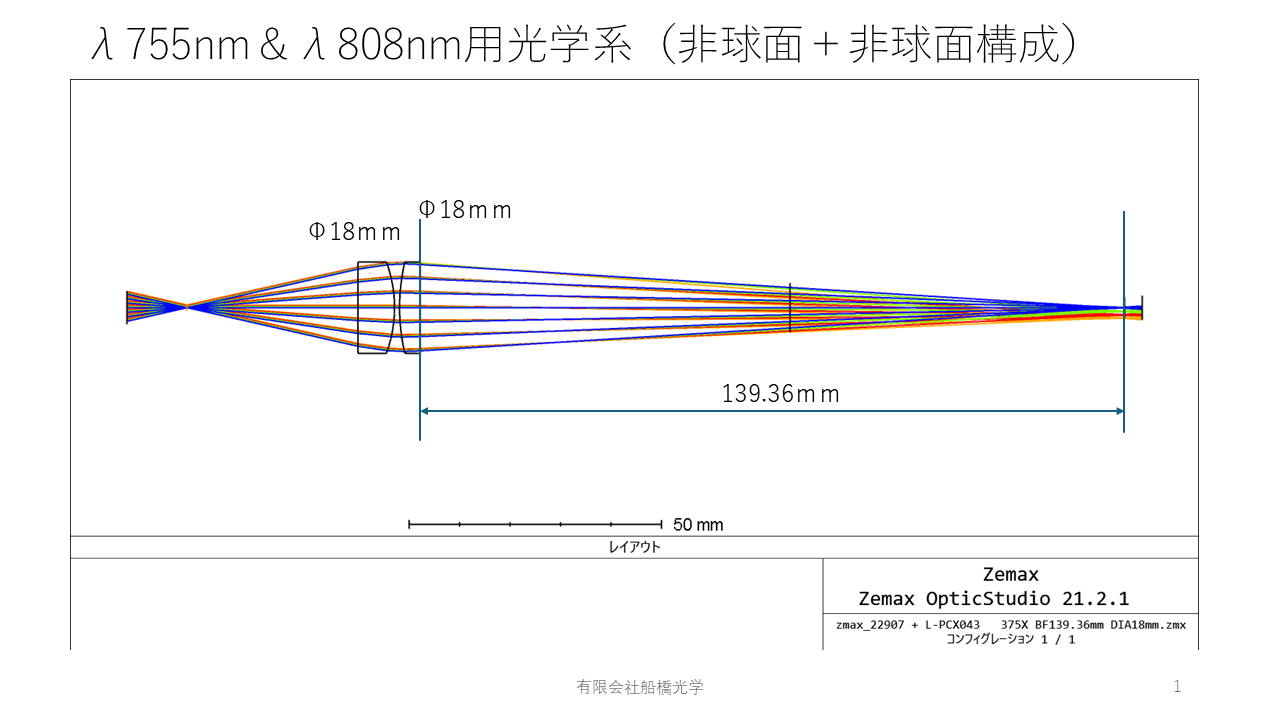

• Zemaxによる光学設計

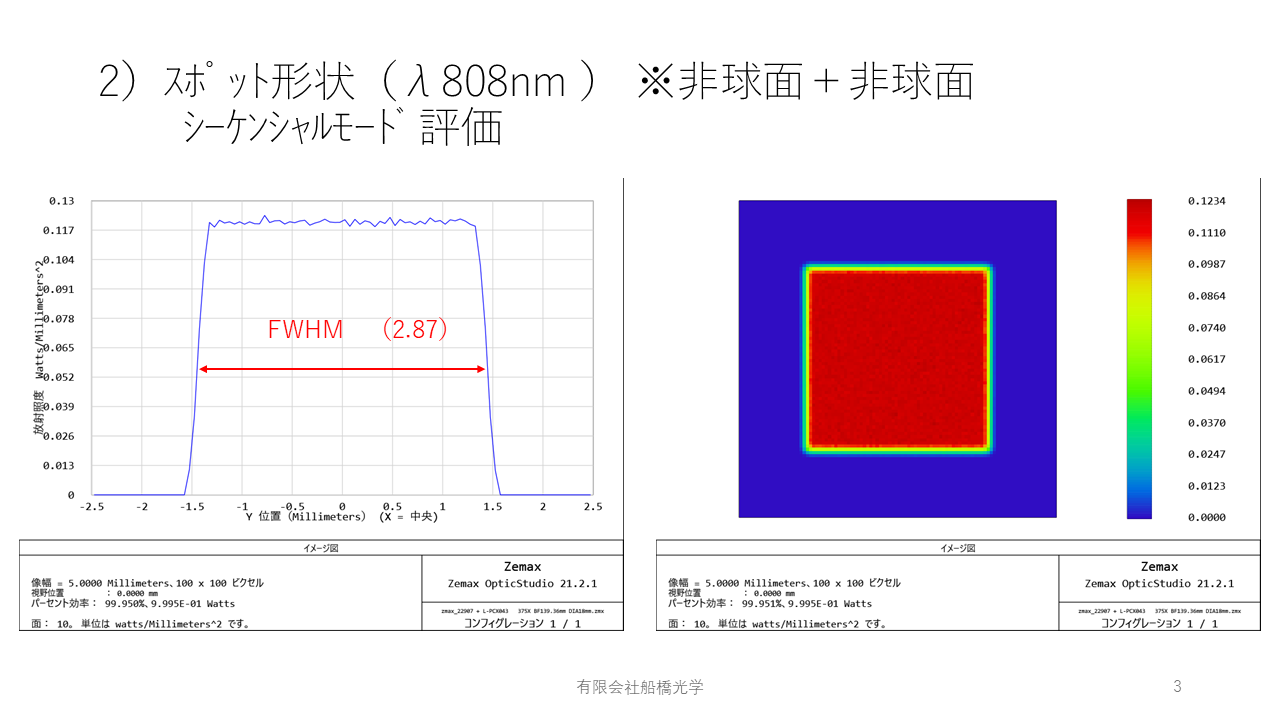

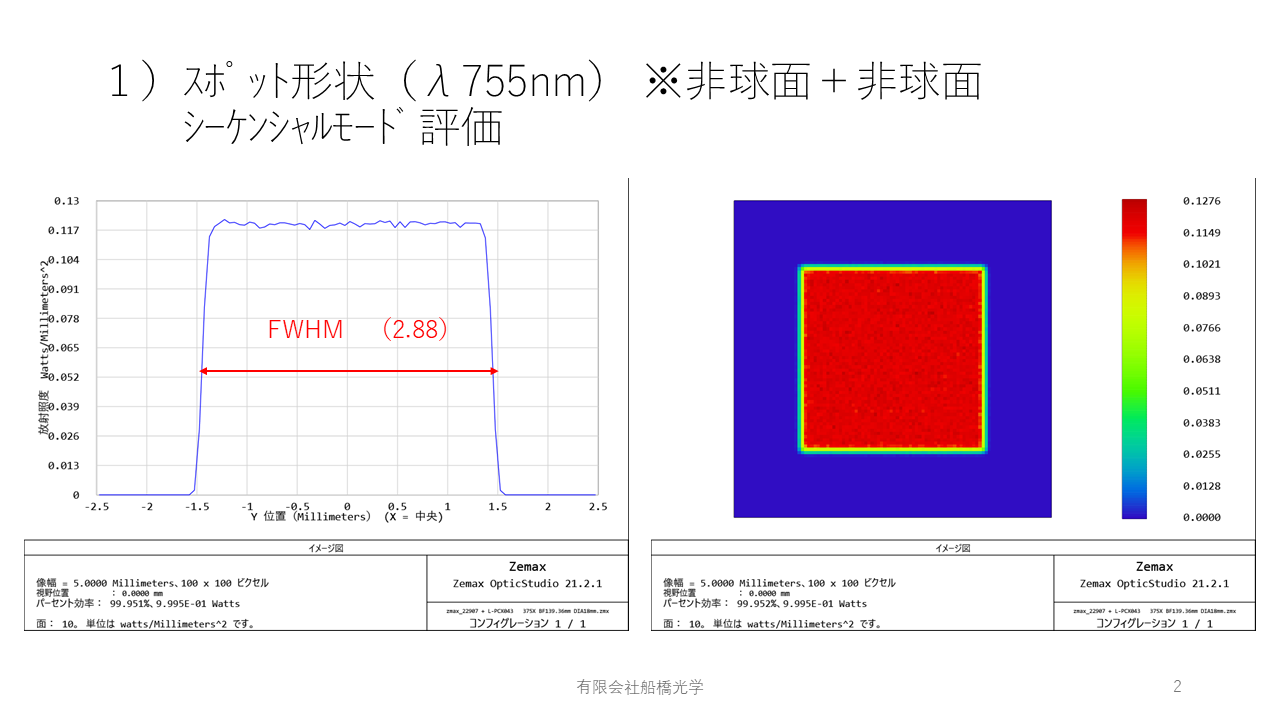

• 波長による焦点位置変化の確認
• MTF・スポット等の性能評価
• 試作に向けた設計条件整理

検討結果

要求仕様に対して成立可能な光学構成を提示し、試作前に確認すべき条件を整理。

この事例に関連するサービス

→ 赤外線・近赤外線レンズ設計
→ Zemax光学シミュレーション
→ 試作前光学検討
→ 光学技術相談

【掲載区分：実案件を一般化】

本事例は、実際のご相談・設計検討をもとに、守秘義務に配慮して、企業名・製品名・装置構成・特定につながる条件の一部を省略または一般化して掲載しています。

想定した課題

UV-LEDを使用した接着剤硬化用照明装置で、矩形領域の照射面の中心と周辺で明るさに差があり、必要な照度均一性を確保できない。

設定した検討条件

• 使用するUV-LED光源は決定済み
• 照射距離・照射範囲に制約あり
• 中心部が明るく、周辺部が暗い
• 光学部品の構成は未確定
• 試作前または試作評価中

船橋光学で行った検討

• 照明仕様・目標照度の整理
• LED配光特性の確認
• 照明光学シミュレーション
• レンズ・反射部品の構成検討

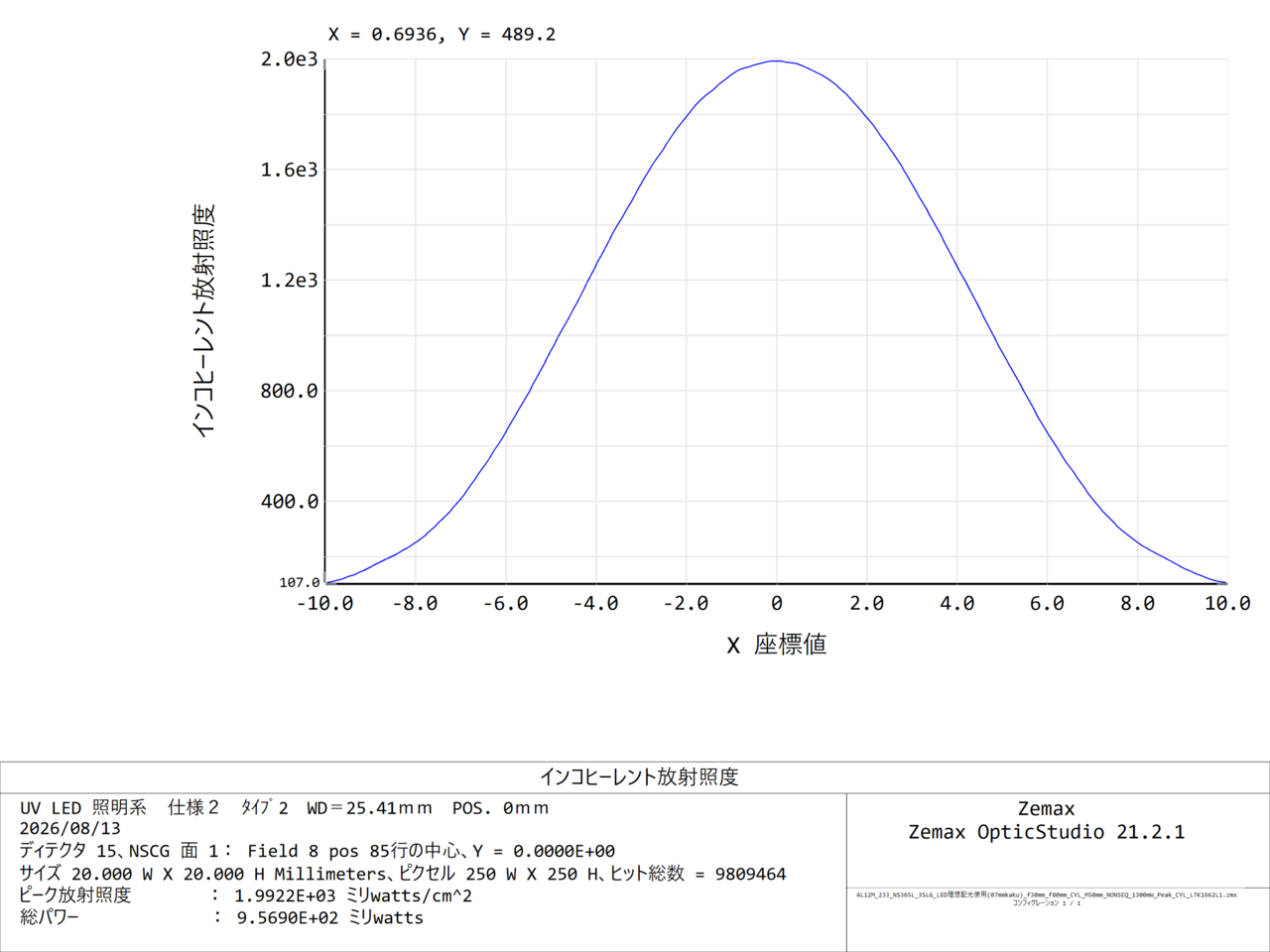

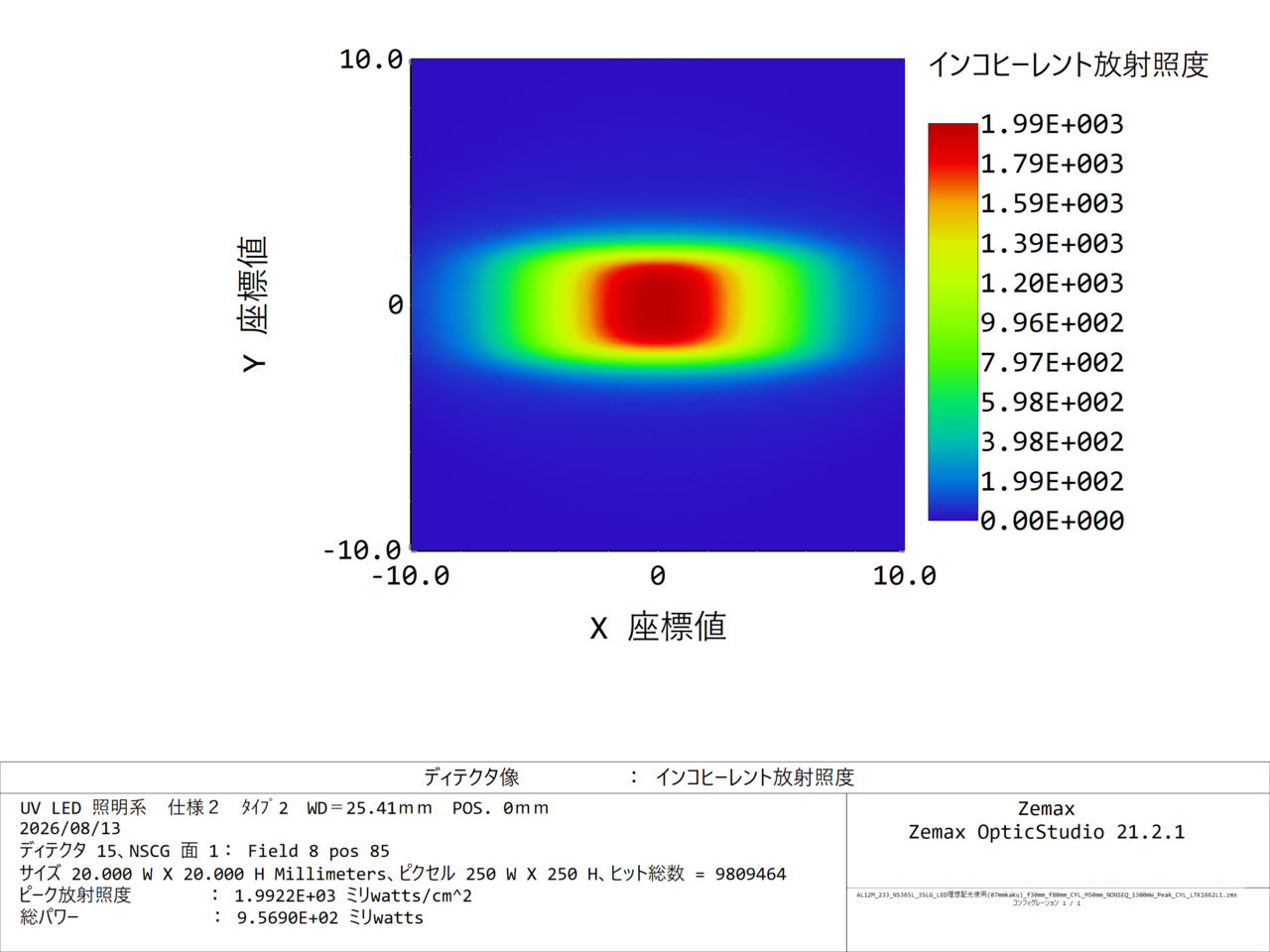

• 照度分布・均一性の評価
• LED配置や光学部品位置の最適化

検討結果

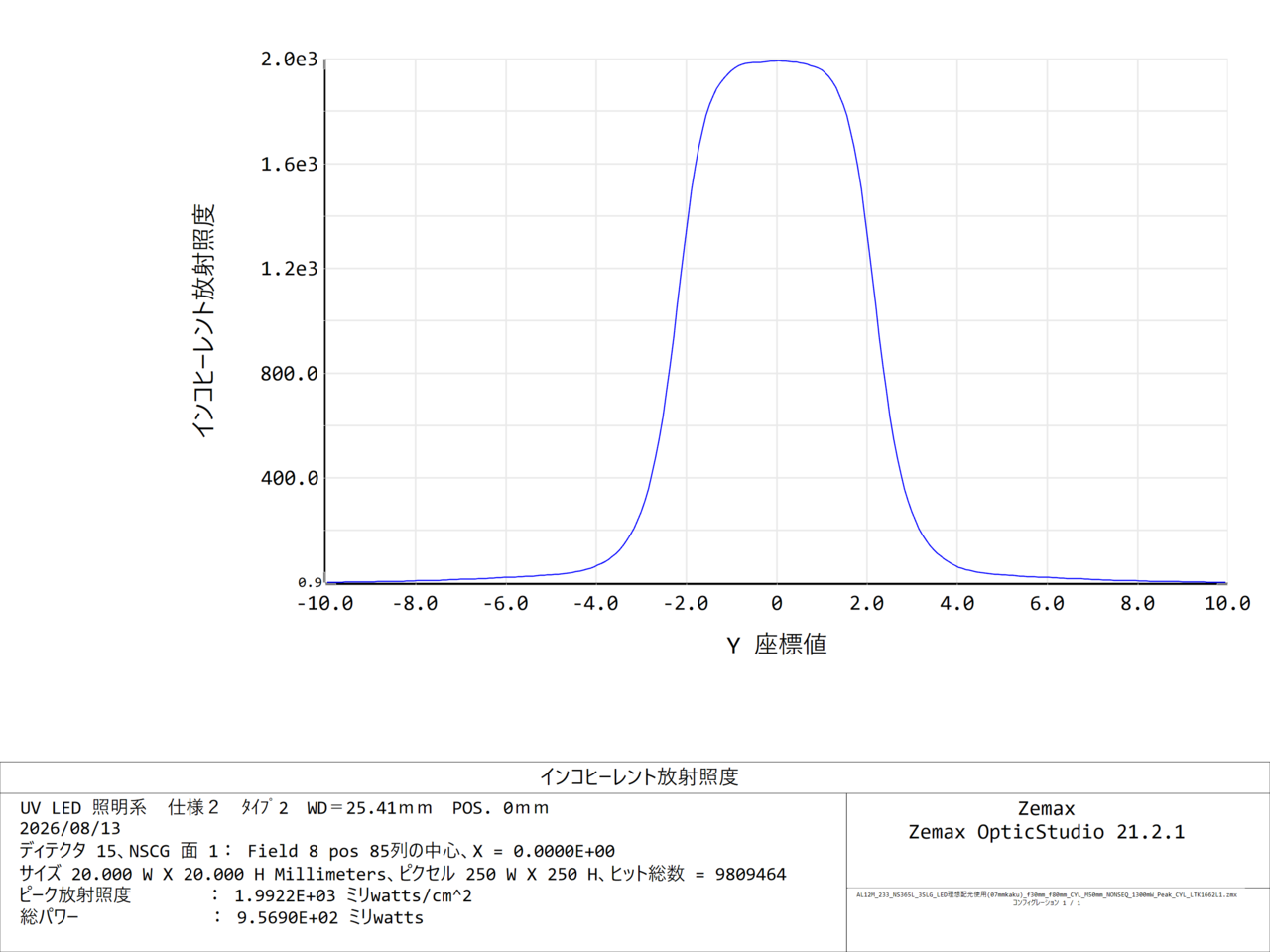

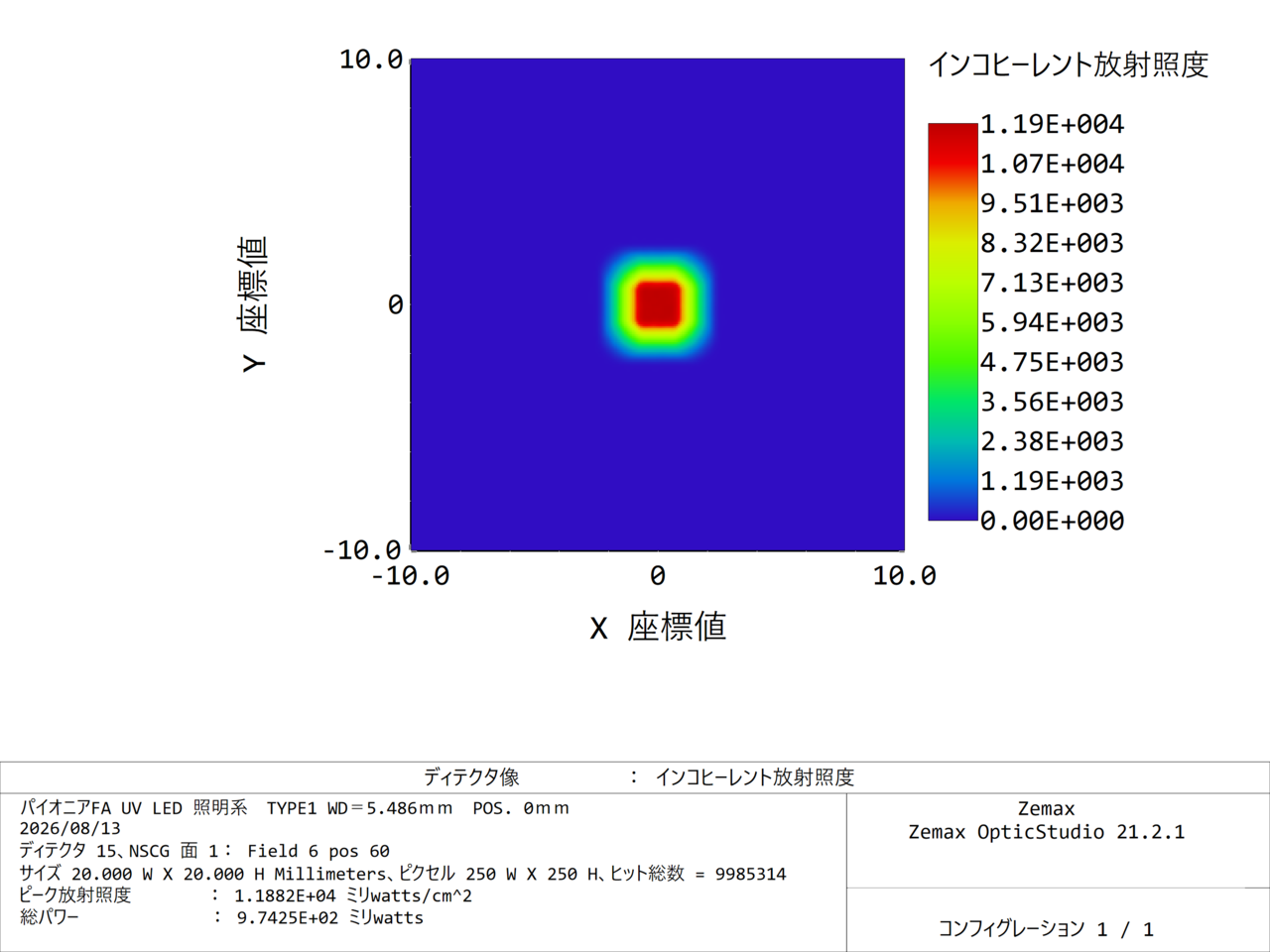

照度分布をシミュレーションで確認し、中心と周辺の照度差を抑えるための光学構成と配置条件を提案しました。試作前に照度均一性の改善効果を確認できる構成としました。

この事例に関連するサービス

→ LED照明光学設計
→ 照明光学シミュレーション
→ 試作・実験用光学装置の設計支援
→ 光学技術相談

【掲載区分：実案件を一般化】

本事例は、実際のご相談・設計検討をもとに、守秘義務に配慮して、企業名・製品名・装置構成・特定につながる条件の一部を省略または一般化して掲載しています。

想定した課題

研究開発段階の省エネ代替窓（光学装置）について、専用レンズを製作する前に、市販のカタログレンズを使用して試作・性能確認を行いたい。

設定した検討条件

• 目標とする外景投影レンズは、外壁に使用される投影ガラスレンズをイメージしている。
• 光学装置サイズに制限あり
• 必要な視野・ワーキングディスタンスあり
• 使用するレンズは未選定
• 試作前の段階

船橋光学で行った検討

• 光学仕様の整理
• カタログレンズの候補選定
• Zemaxによる光学シミュレーション
• レンズ配置・間隔の検討
• 有効径・ケラレの確認
• 試作に必要な光学条件の整理

検討結果

市販のカタログレンズを組み合わせた試作光学系を提案し、要求性能に対する成立性と、試作時に確認すべき条件を整理しました。

この事例に関連するサービス

→ カタログレンズによる光学設計
→ Zemax光学シミュレーション
→ 試作・実験用光学装置の設計支援
→ 光学技術相談

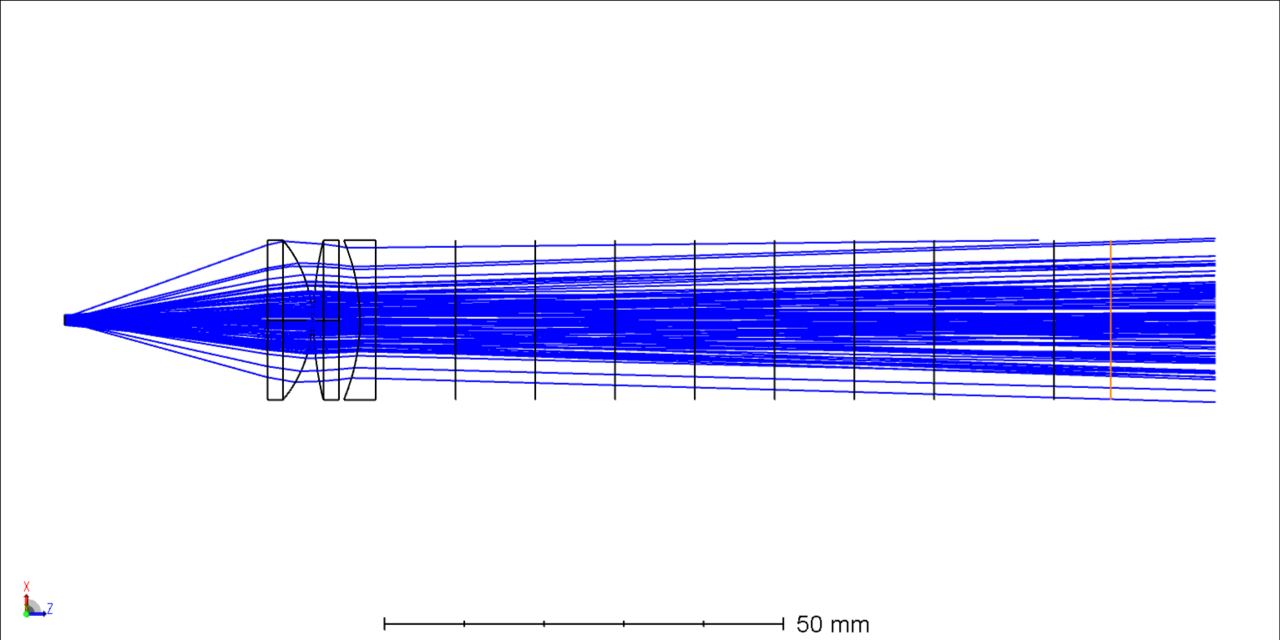

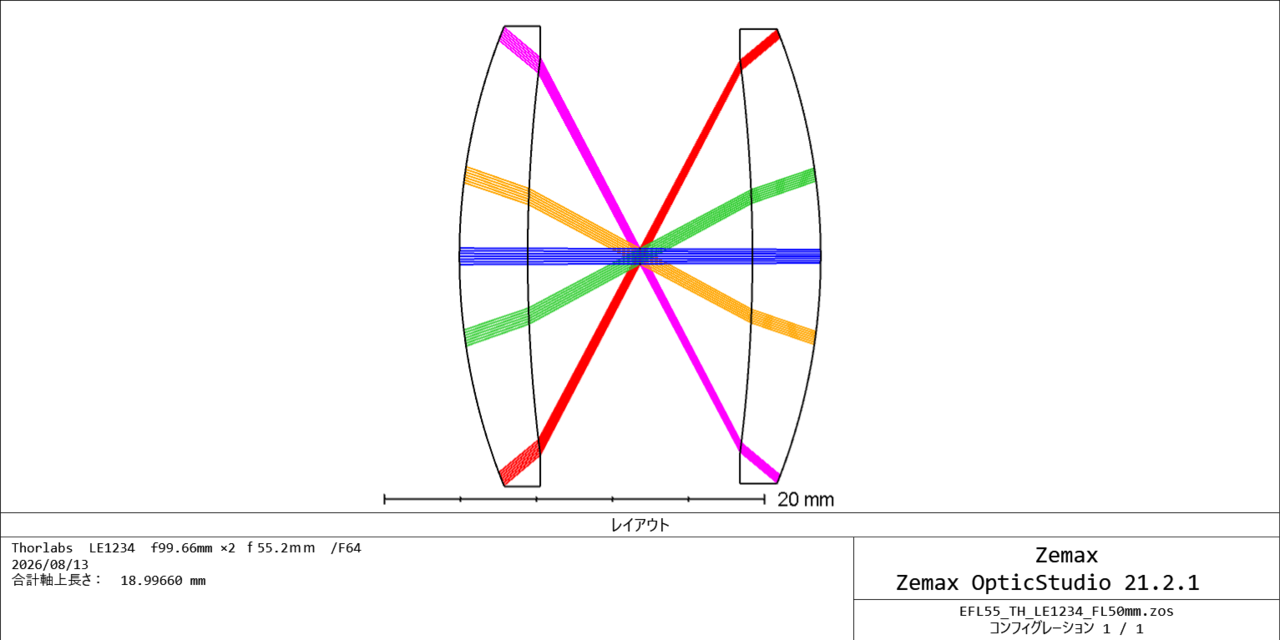

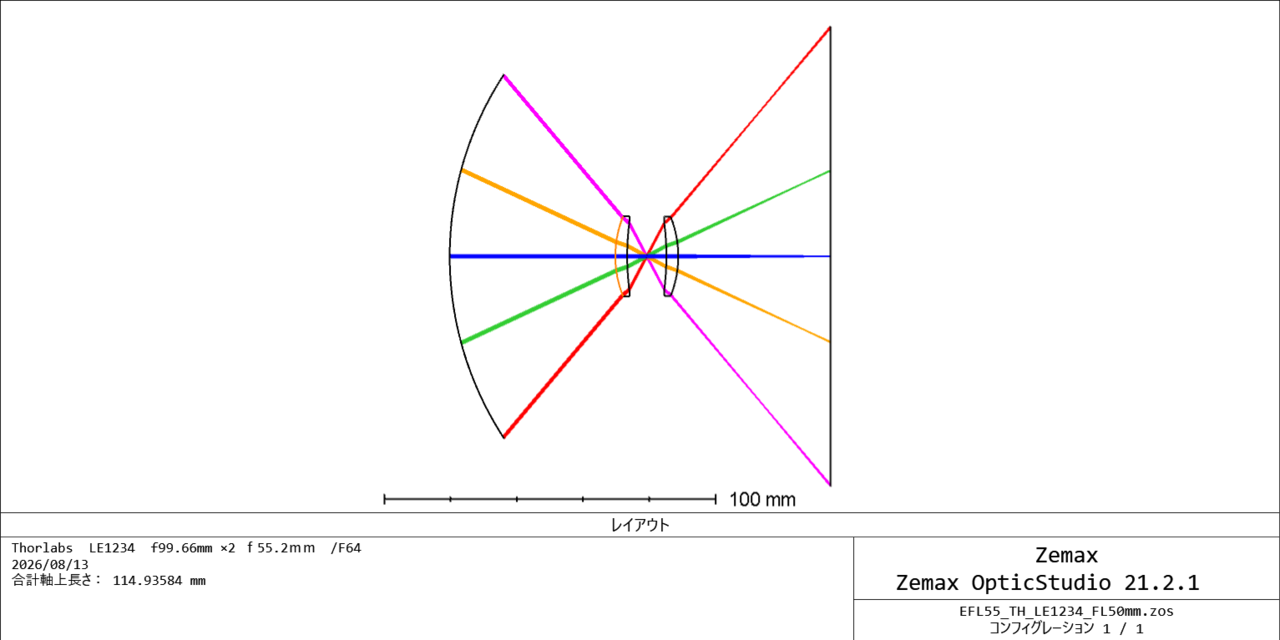

　　　　　　　　　光路図　　　　　　　　　　　　　　　拡大図

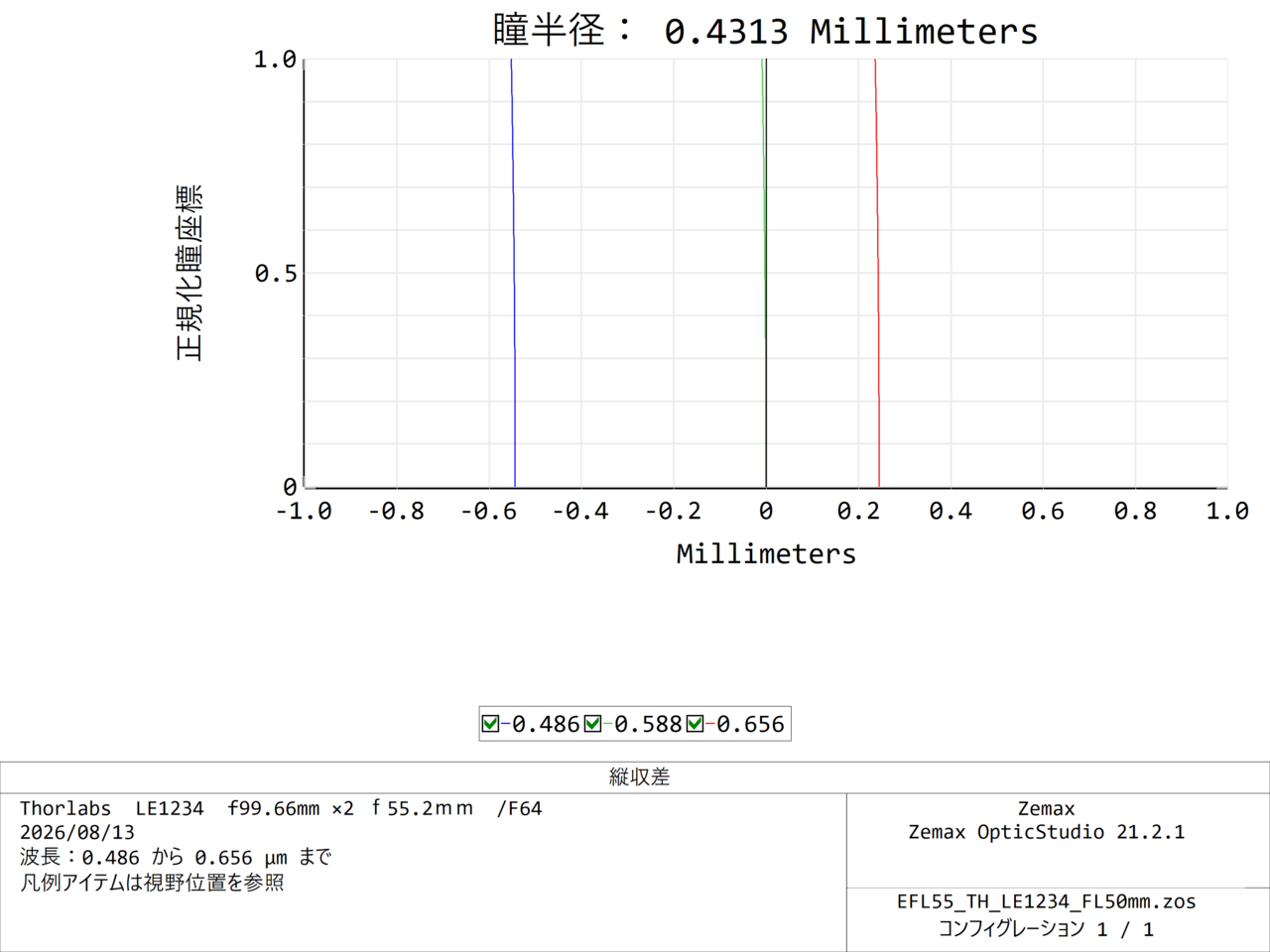

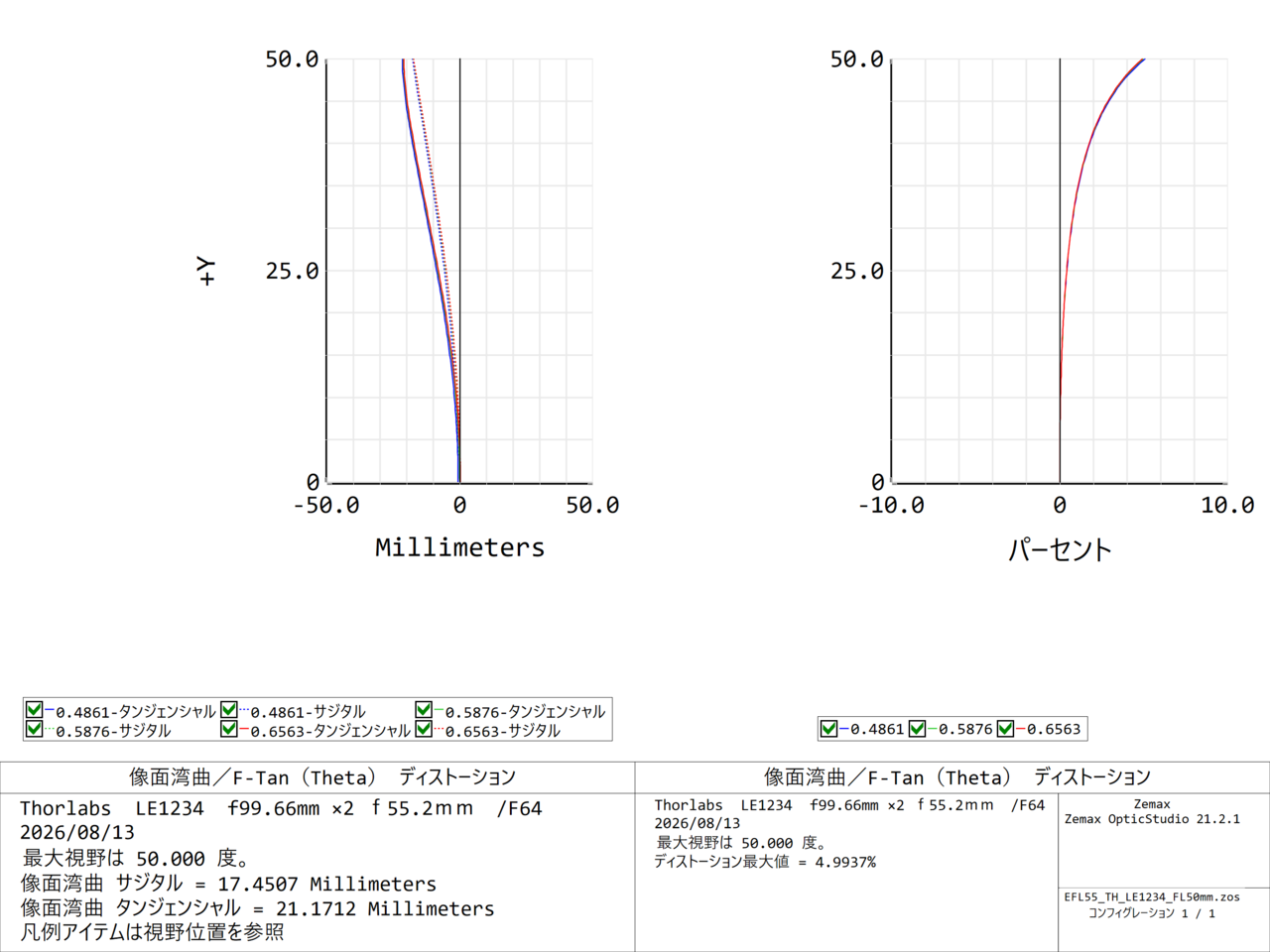

　　　縦収差図　　　　　　　　　　　　　　非点収差図＆歪曲収差図
