対応内容の詳細



成立性検討

仕様や制約条件に基づき、要求される照射範囲、照度、均一性、配光条件に対して、光学的に成立する可能性があるかを確認します。　



照明光学シミュレーション

LED配光データ、照明距離、照射範囲、レンズ形状、リフレクタ形状などをもとに、照度分布、強度分布、配光特性を確認します。



試作評価結果の原因整理

試作後に照度ムラ、集光不足、周辺光量低下、想定外の配光が発生した場合、測定結果や設計条件を確認し、原因と改善方針を整理します。



本設計・量産前レビュー

本設計や量産前に、光学性能、材料、加工性、組立条件、公差、コスト面のリスクを確認します。

ご提示いただきたい情報

検討にあたっては、可能な範囲で以下の情報をご提示ください。

• 使用予定のLED型番、メーカー、光源データ
• 発光面サイズ、配光特性、光束、波長、色温度
• 照明距離、照射エリア、必要な照度・均一性
• レンズ、リフレクタ、拡散板、筐体などの制約条件
• 外形サイズ、厚み、材料、配置条件
• 現在の試作結果、測定データ、評価画像
• 目標性能と現在困っている内容

資料がすべて揃っていない段階でもご相談いただけます。まずは現在分かっている条件を確認し、検討可能な範囲を整理いたします。



検討内容の例



初期成立性検討

仕様が固まっていない段階で、要求される照射エリアや配光条件に対して、光学的に成立する可能性があるかを確認します。

照明光学シミュレーション

光線追跡、照度分布、強度分布、配光特性などを確認し、要求仕様に対する課題や改善方向を整理します。

試作評価結果の原因整理

試作後に照度ムラ、集光不足、周辺光量低下、想定外の配光が発生した場合、測定結果や設計条件を確認し、原因と改善方針を整理します。

本設計・量産前レビュー

量産前に、光学性能、材料、加工性、組立条件、公差、コスト面のリスクを確認し、開発判断に使える形で整理します。

料金・お見積りについて

LED照明向け光学設計・照明光学シミュレーションは、光源条件、照明範囲、要求均一性、配光条件、解析範囲、設計検討回数、報告書の有無によって作業量が大きく変わります。

そのため、当ページでは固定価格や参考価格を掲載しておりません。

現在の課題、資料の有無、必要な検討範囲を確認したうえで、個別にお見積りいたします。

仕様が完全に固まっていない段階でもご相談可能です。まずは、使用予定のLED、照明条件、現在困っている内容をお知らせください。

ランプ光源からLED光源に置き換える場合、LED光源の特性を理解し、その特徴を生かして、目的となる照明に最適化した光学設計を提案する必要があります。



船橋光学では、光学レンズ設計の経験を基に、照明光学ｼﾐｭﾚｰｼｮﾝを使った照明用の光学設計を提案していきます。



LED配光データや光源条件をご提示いただければ、照明距離、照射エリア、レンズ・リフレクタ形状、筐体条件などを考慮して、照度分布、強度分布、配光特性を確認します。

光源データが揃っていない場合でも、現在分かっている条件を確認し、初期検討として対応可能な範囲を整理いたします。



※2012年3月から、ZEMAX-IEを新規に導入済み、現在はZOS（Zemax Optical System）を導入済です。

Radiant Vision System 社のProSourceを導入しております。LED光源等の配光特性をメーカーから入手した際に、光源ﾃﾞｰﾀをrsmx形式でもZemaxでインポートすることが可能となります。

　但し、注意していただきたいのは、詳細レベルでｼﾐｭﾚｰｼｮﾝする場合と概略レベルでのｼﾐｭﾚｰｼｮﾝする場合で、使用する光源ﾃﾞｰﾀが異なります。



　LED照明向け光学設計・照明光学シミュレーションでは、使用するLED、照射距離、照射エリア、必要照度、均一性、配光条件、筐体制約などによって、必要な検討範囲が変わります。

そのため、固定価格や参考価格ではなく、現在の課題と資料の有無を確認したうえで、個別にお見積りいたします。



　検討範囲の例

　LED照明向け光学設計・照明光学シミュレーションでは、案件の目的や資料の有無に応じて、検討範囲を整理したうえで進めます。

当ページでは固定価格や参考価格は掲載しておりません。
光源条件、照射範囲、要求照度、均一性、配光条件、筐体制約、解析範囲、報告書の有無によって作業量が変わるため、内容を確認したうえで個別にお見積りいたします。



　初期成立性検討

　仕様が完全に固まっていない段階で、LED光源、照射距離、照射エリア、必要照度、均一性などを確認し、光学的に成立する可能性があるかを整理します。

主に、開発初期段階で「この条件で進められるか」「どの条件を先に確認すべきか」を判断するための検討です。

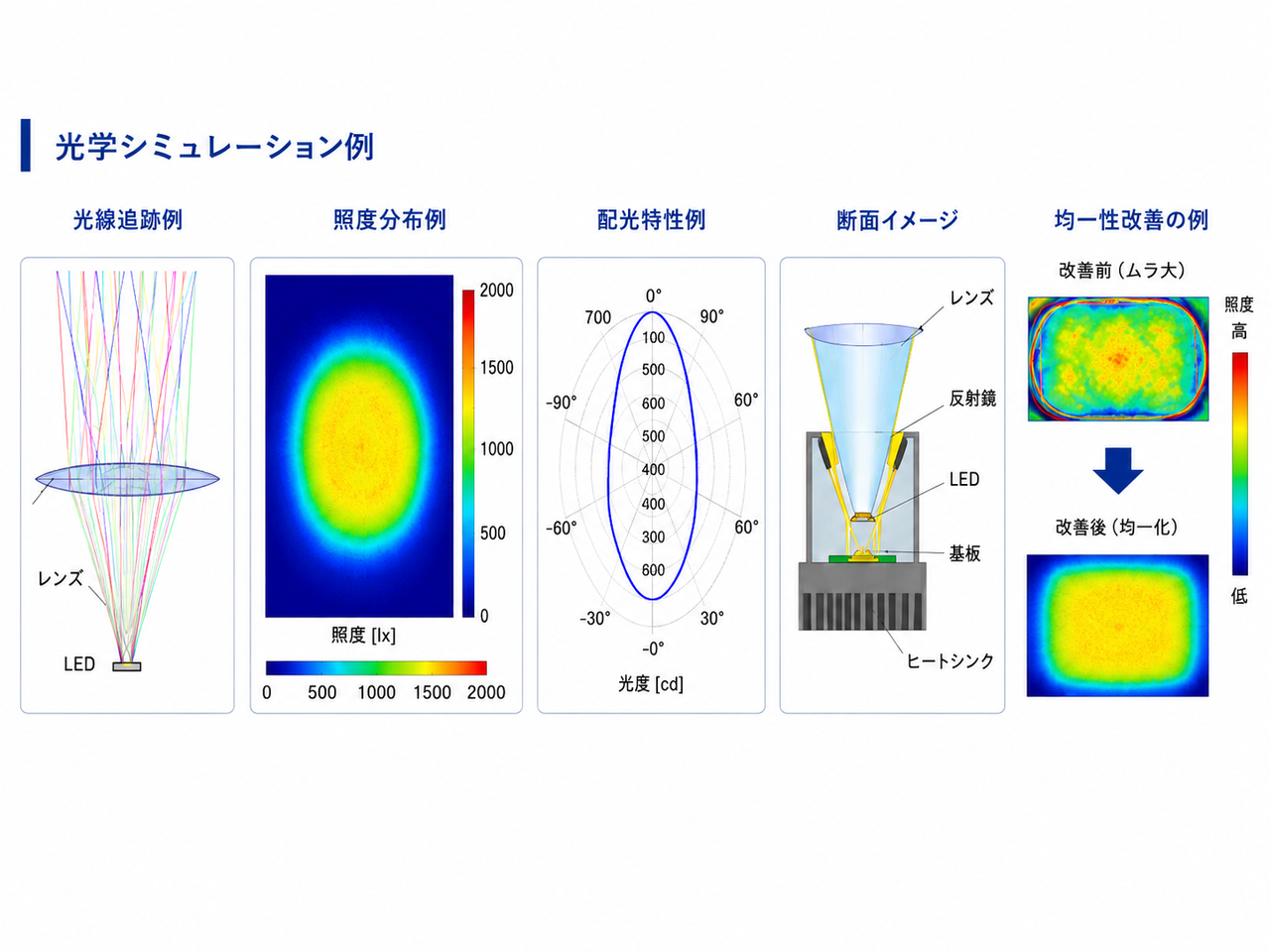

　照明光学シミュレーション

　LED配光データ、照明距離、照射範囲、レンズ・リフレクタ形状、筐体条件などをもとに、照度分布、強度分布、配光特性、照明ムラなどを確認します。

Zemax等の光学シミュレーションを用いて、要求仕様に対する課題や改善方向を整理します。



　設計改善・最適化検討

　初期検討や試作評価の結果をもとに、レンズ形状、リフレクタ形状、LED配置、照射距離、材料条件などの見直しを行い、性能改善の方向性を検討します。

照明ムラ、集光不足、周辺光量低下、想定外の配光などが発生している場合は、原因を確認し、改善案を整理します。



　本設計・量産前レビュー

　本設計や量産前に、光学性能、材料、加工性、組立条件、公差、コスト面のリスクを確認します。

量産後のトラブルを抑えるため、設計内容や試作評価結果を確認し、開発判断に使える形で整理します。



　お見積もりについて

　検討内容によって必要な作業範囲が異なるため、まずは現在の状況や目的を確認させていただきます。

使用予定のLED、照明距離、照射エリア、必要照度、均一性、配光条件、筐体制約、現在の試作結果などを確認したうえで、対応可否、進め方、概算費用をご提案いたします。

資料が揃っていない段階でもご相談可能です。まずは現在分かっている条件をお知らせください。



　

 過去のLED照明設計例

ﾋﾞｰｺﾝ用LEDレンズ

 LED:Seoul Semicon製

従来の警告灯を、LED光源に置き換えた場合に、照明効率、照射ﾊﾟﾀｰﾝ、配光特性を考慮したLED光源専用の設計例です。
