Zemaxなどによる光学設計では十分な性能が得られているのに、実際に試作すると設計値どおりの性能が出ないことがあります。

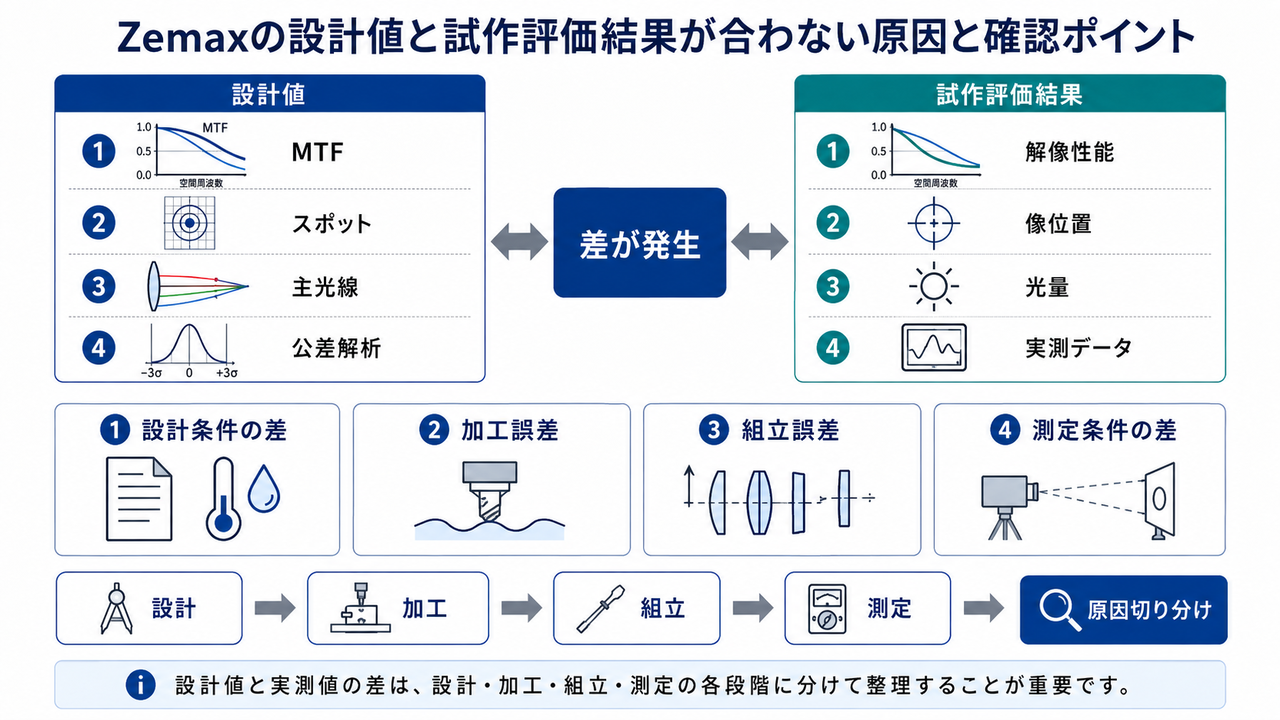

このような場合、原因を「光学設計だけ」に限定せず、設計・加工・組立・測定の各段階に分けて確認することが重要です。

主な確認項目は次のとおりです。

• レンズの曲率・厚み・材料は設計値どおりか
• レンズ間隔に誤差がないか
• レンズの偏心や傾きが発生していないか
• 絞り位置や絞り径が設計と一致しているか
• センサー位置やピント位置が正しいか
• 使用波長や光源条件が設計条件と一致しているか
• 評価装置そのものに測定誤差がないか
• Zemaxの解析条件と実際の評価条件が一致しているか

例えば、設計上のMTFが良好でも、レンズ間隔や偏心、センサー位置のわずかな違いによって実測性能が低下することがあります。

重要なのは、設計値と実測値の差を数値で比較し、原因候補を一つずつ切り分けることです。

船橋光学では、既存のZemaxデータや試作評価結果をもとに、設計値と実測値が一致しない原因の整理や再解析についてもご相談いただけます。
